系统概述:
石油、天然气是我国重要的战略资源,是支撑国防、民生、经济发展的核心能源之一。能源油气储运安全监测系统旨在实现对石油、天然气超长距离管道输送、稳定状态存储的自动化、信息化建设。系统采用智能传感技术、物联网技术、云计算技术、嵌入式技术、通信和多媒体信息技术,以自主研发的软硬件监测系统为核心,通过可靠、实用、专业的监测系统解决方案向用户提供及时、准确的监测数据来源,预警泄漏、火灾等各类风险,以为防灾减灾、维护治理提供科学、高效的决策依据。

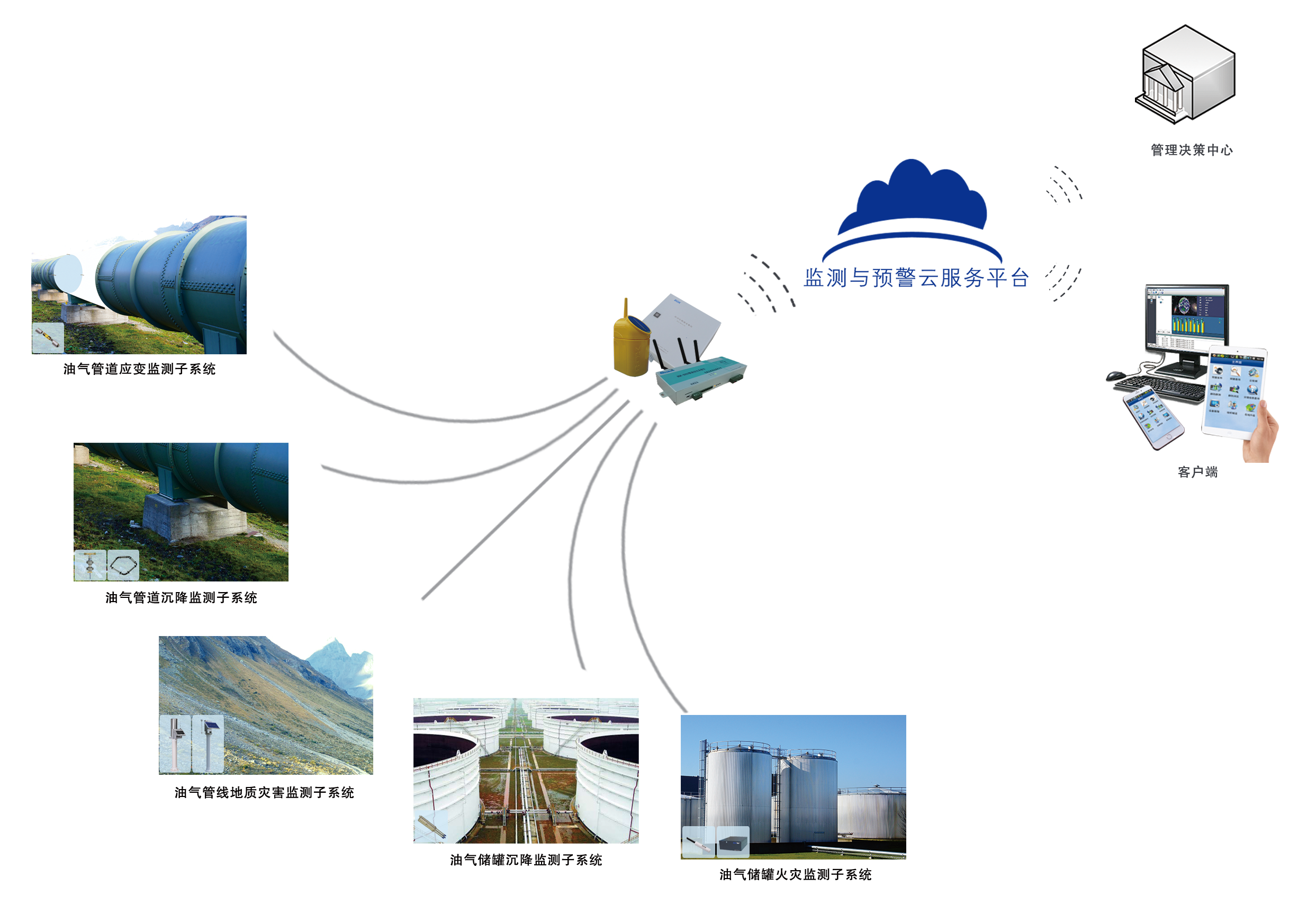

系统架构:
监测项目:
①油气管道应变监测子系统
此系统采用精密点焊式应变计和无线数据采集终端为前端监测设备,针对管道受滑坡体推力、地面沉降剪力作用的关键管段进行应变监测,通常布设6个监测截面,每个截面配置3个高灵敏度应变计,对管道应变情况进行测量。同时配置针对野外监测环境而开发的无线数据采集终端进行数据采集,并利用稳定的无线通讯网络将监测到的数据实时传输到数据汇集共享管理平台,为远距离管道实时监测和维护提供及时的据测依据。
②油气管道沉降监测子系统
此系统采用高精度智能沉降仪和自动化数据采集仪为前端监测设备,针对管道承重基础沉降量大、地质环境复杂的关键管段进行沉降变形监测,通常每个高架管道支墩(架)或埋设管道沿线布设若干个监测点,每个测点布设高精度智能沉降仪,对管道沉降情况进行测量。同时配置针对适用野外监测环境的自动化数据采集仪进行分布式数据采集,并利用稳定的无线通讯网络将监测到的数据实时传输到数据汇集共享管理平台,为远距离管道地面沉降实时监测和整治提供及时的据测依据。
③油气管线地质灾害监测子系统
油气管线跨越距离长,穿越多种地形地貌,敷设于野外不稳定坡体环境中时,暴雨、山洪引发的滑坡、泥石流、崩塌等地质灾害将对管线造成严重损毁。为保证管道安全,采用由一体化智能监测站构成的现场监测网、无线通信网络和数据汇集平台构成的自动化监测系统进行远程实时安全监测和预警。现场监测的主要内容有:降雨量监测、土体湿度监测、深部位移监测、土压力监测、次生监测和视频监测等。
④油气储罐沉降监测子系统
各类型储罐设施从基础施工到运营使用过程中,采用智能沉降仪、多点位移计等监测设备对罐体基础进行沉降位移实时监测,准确掌握施工过程及后期载重运行期间的基础变形变化规律,及时进行防护处理,延长罐体寿命,确保油气储罐的正常使用和财产安全。
⑤ 油气储罐火灾监测子系统
温度监控是保证油气存储安全较直接、有效的安全监测手段之一。由陶瓷封装的光纤光栅式温度计组成测温阵列,可满足绝缘、防静电的现场环境要求,同时配置相应的光纤光栅解调设备及软件,组成了连续分布式光纤测温系统。该系统集成了先进的高频脉冲激光、光纤喇曼光谱、光波分复用、光时域反射、高频信号采集和微弱信号处理等一些列光栅光纤监测技术,实现了长距离敷设光纤上连续空间各点或区域内温度的实时监测。
所涉及监测仪器:
(一体化雨量水位站、一体化土体湿度监测站、一体化表面位移监测站、一体化深部位移监测站、一体化次声监测站、一体化地声监测站、一体化土推力监测站、一体化视频监测站)
方案优势:
* 强大的信息共享,实时获取远程监测数据、设备状态信息。
* 建设周期短,监测设备接入系统服务方便,设备即接即用。
* 建设成本低,设备接入和管理、应用都通过平台进行,可简化中心站机房建设。
* 系统扩展性及兼容性强,可根据用户的解决方案而灵活扩展、增减各种类监测设备。
* 基于云架构安全认证和资源访问机制,可有效地保护用户数据信息。
* 提供专业的系统维护及数据监测服务。
