产品型号:GL4
应用范围:GL4系列无线采集终端可接入振弦式、标准电压、电位计、数字量等多种传感器。

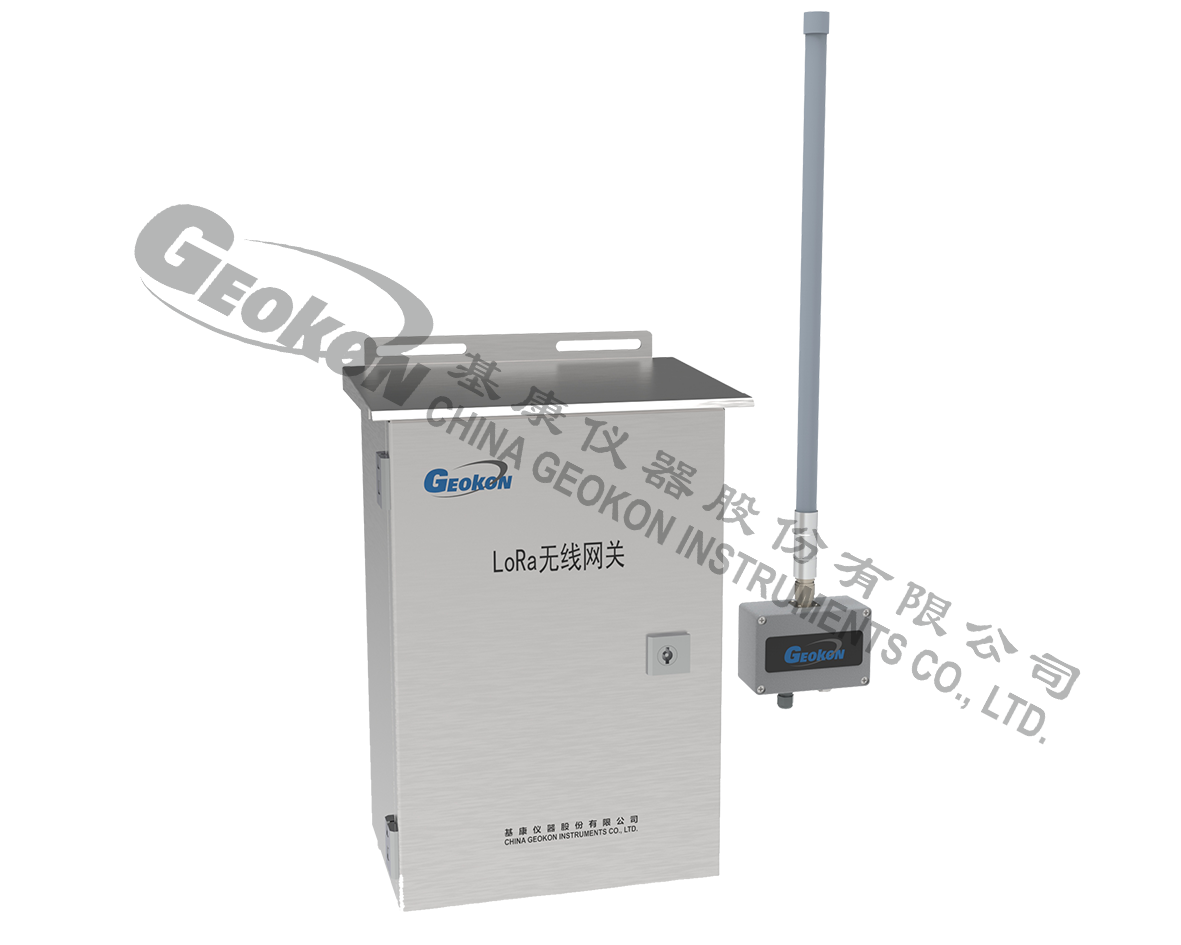

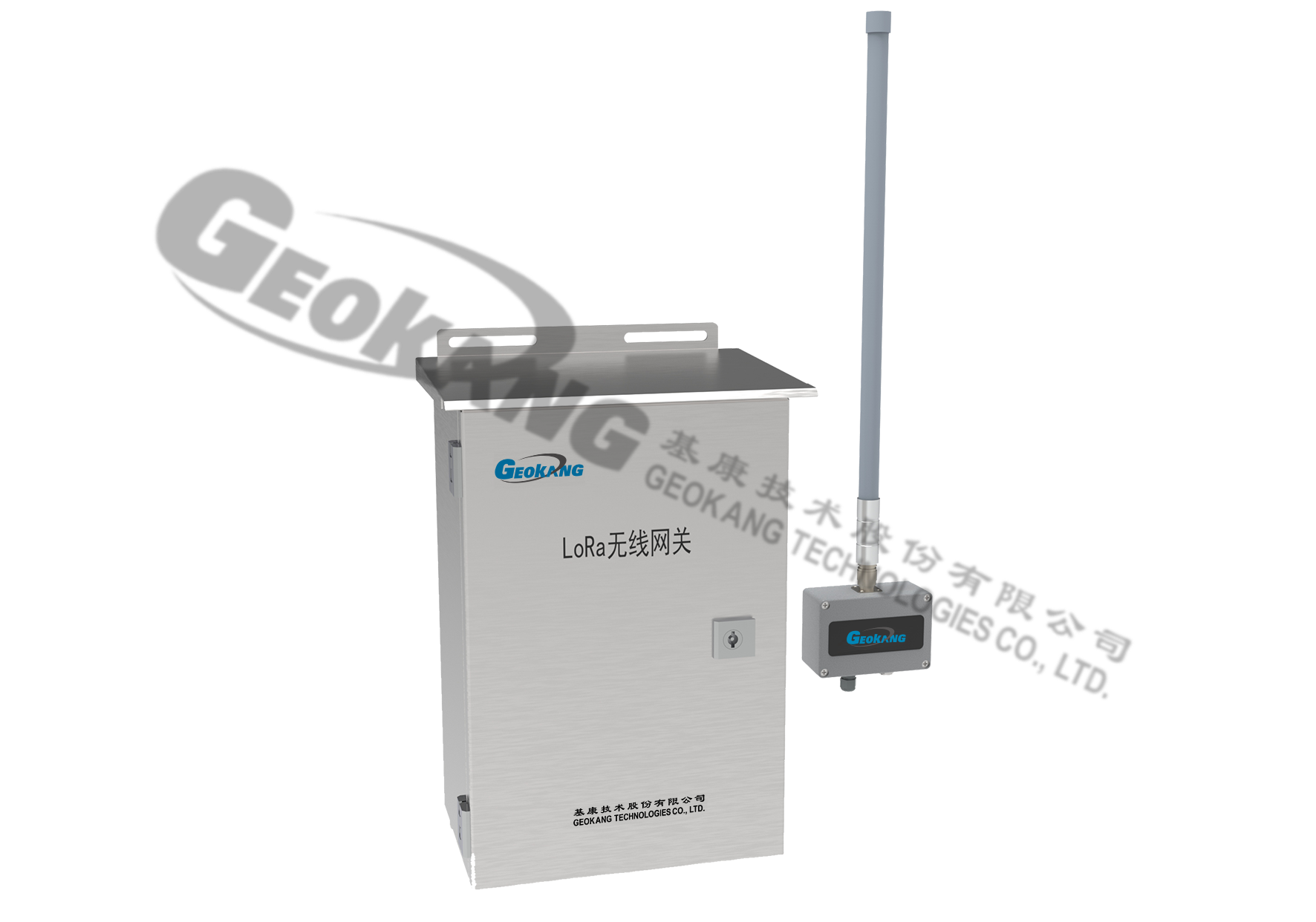

BGK-GL4-GW型无线网关,运用前沿的LoRa无线通讯技术,集数据存储、定时采集、在线测量和数据补报功能于一体,可同时推送数据至多个数据中心,满足不同场景下的数据处理需求。其与BGK-GL4系列无线采集终端和传感器,构建成高效的一体化监测站,通过4G、RJ45、RS485等多种先进传输技术,确保数据实时、准确地传输至监测预警平台或安全监测系统软件。在可视环境下,网关与终端之间的通讯距离可达5km或更远,为各种应用场景提供稳定可靠的数据支持。

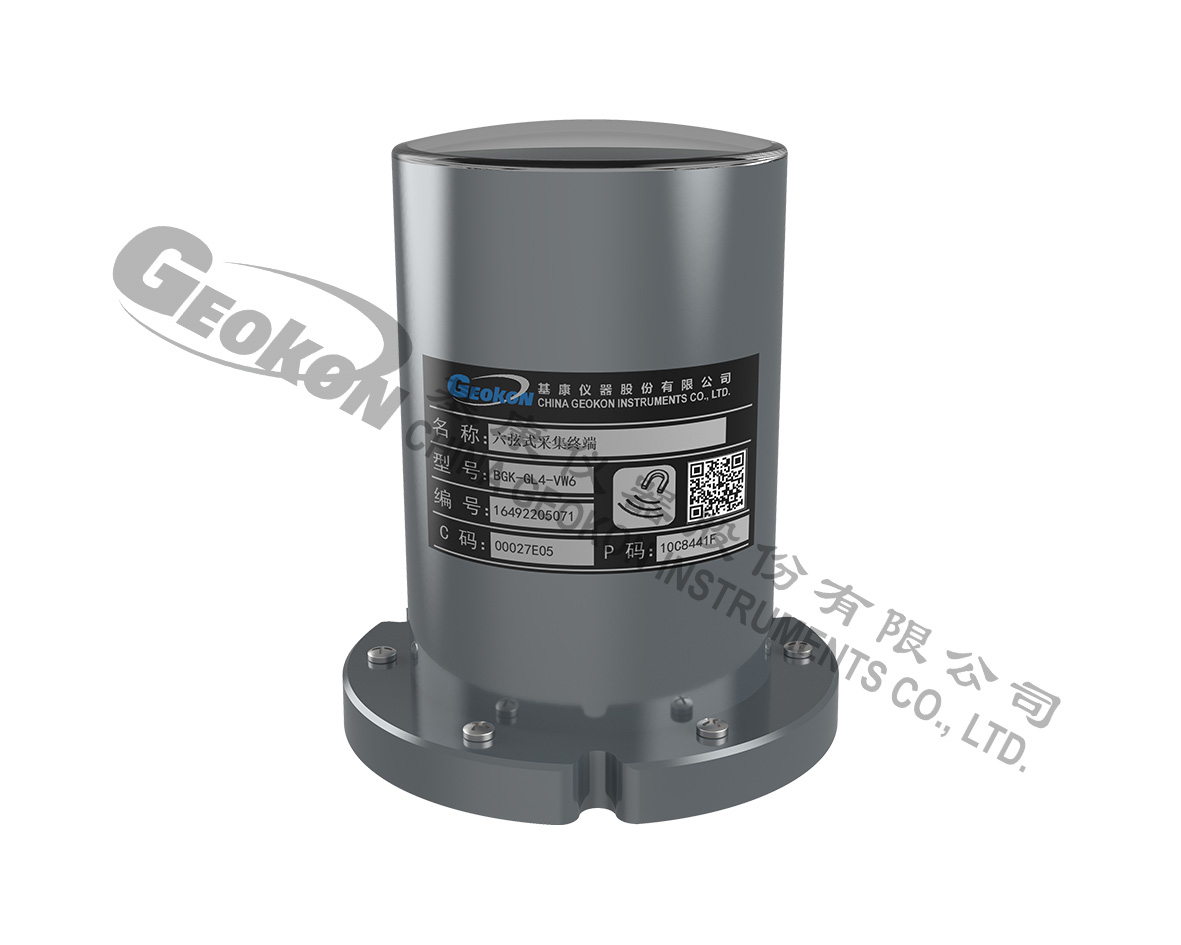

GL4系列无线采集终端分为两种尺寸结构,如图所示。GL4系列无线采集终端可接入振弦式、标准电压、电位计、数字量等多种传感器,其中BGK-GL4-AT内置倾角传感器,BGK-GL4-VW/VW6/8/16分别可接入1支、6支、8支和16支振弦传感器,BGK-GL4-MM/MM3/MM8分别可接入1支、3支、8支模拟量传感器,BGK-GL4-MP可同时接入1支雨量传感器、1支电位计式传感器及多支数字量传感器、内置倾角传感器。设备可通过LoRa或RS485组网将数据传送至云平台。电源系统采用锂电池进行供电,内置锂电池充电控制电路,可接入太阳能板充电以保证设备可以长时间正常运行。安装方式简单灵活,便于维护。
本地通讯 | (本地)LoRa无线通讯 (远程)LAN、WIFI、USB、RS485、4G全网通 |
通讯频段 | 470MHz~490MHz |
通讯距离 | ≤5Km(半径) |
数据存储 | 256M(可扩展至128G) |
时钟精度 | 小于1分钟(自动校时) |
数据中心 | 支持5个数据中心(可扩展) |
接入能力 | 标准可接入不同GL4无线采集终端数量为64个(可扩展) |
电源系统 | DC 9V~18V/AC 220V 16-25V太阳能电池板 |
工作温度 | -20℃-+60℃ |
存储温度 | -35℃-+70℃ |
外形尺寸 | (L)300mm*(W)470mm*(H)223.7mm |
防护等级 | IP66 |
注:数字量传感器与模拟量传感器电源输出能力12V@200mA |
本地通讯 | LoRa无线通讯/RS485 |
通讯频段 | 470MHz~490MHz |
通讯距离 | ≤5Km(半径) |
数据存储 | 标准型-2000条数据 多通道-1000条数据 |
时钟精度 | 小于1分钟(自动校时) |
待机功耗 | ≤2.0mW |
电源系统 | 标准型:内置太阳能板(6V/0.6W)+可充电锂电池(4.2V@9.6Ah) 多通道:标配太阳能板(6V/10W)+可充电锂电池(4.2V@19.2Ah) |
工作温度 | -20℃-+60℃ |
存储温度 | -35℃-+70℃ |
外形尺寸 | 标准型:Φ97.6×157mm 多通道:270×380×163mm |
防护等级 | IP67 |
