信息网络管理系统

产品型号:BGKLogger.Net
应用范围:信息发布系统采用B/S(浏览器/客户端)结构设计,将监测信息及数据发布,用于Internet浏览器查询。

详细介绍技术指标

系统概述

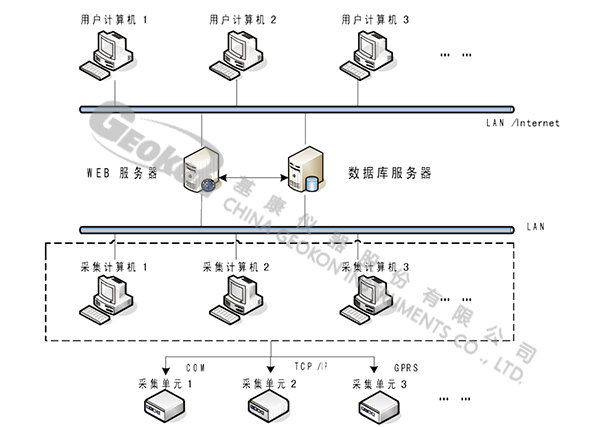

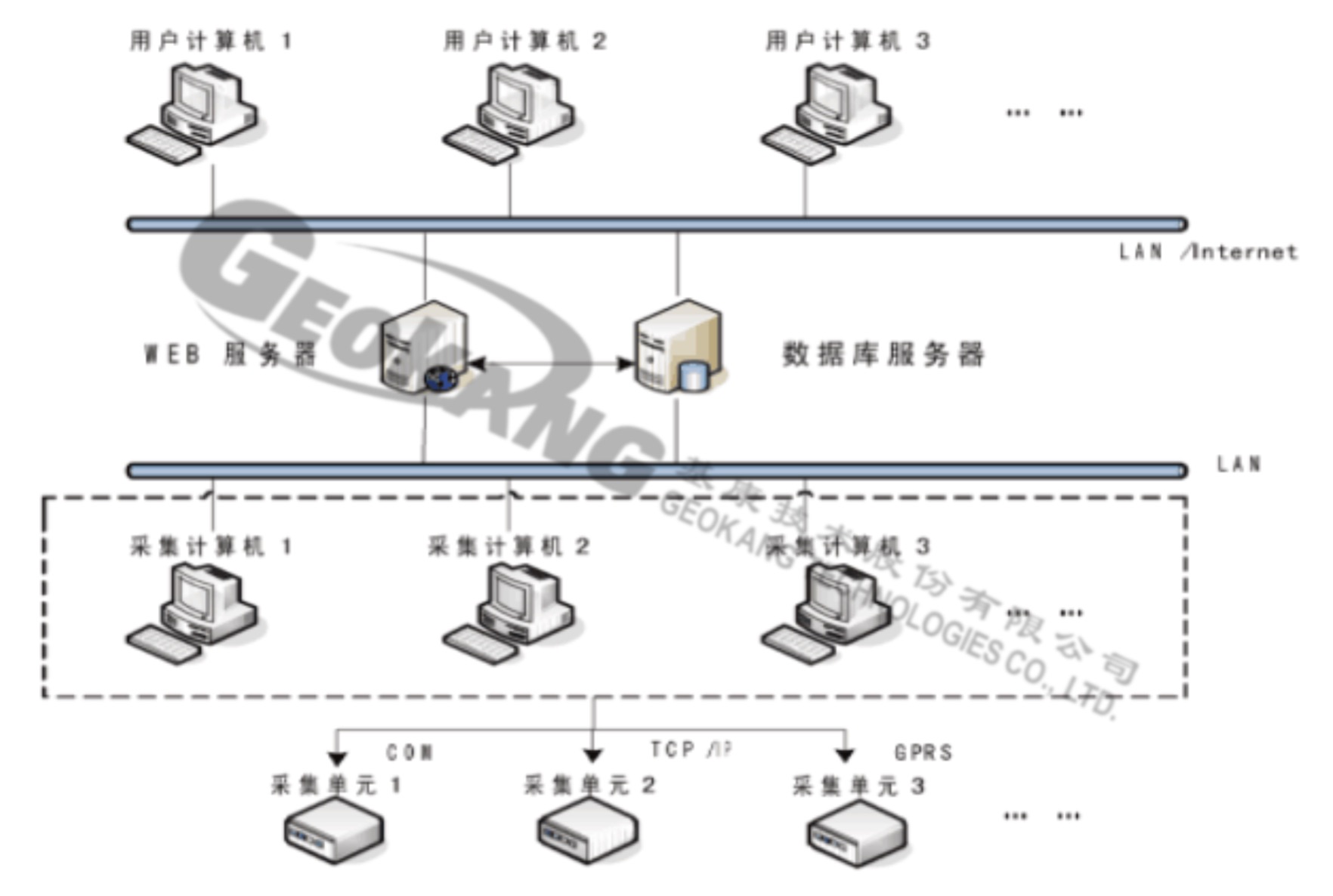

  BGKLogger.NET信息网络管理系统由信息管理系统和信息发布系统组成。其中信息管理系统采用C/S(客户端/服务器)结构设计,集数据采集、远程控制、监测信息及数据管理、数据图形分析于一体;信息发布系统采用B/S(浏览器/客户端)结构设计,将监测信息及数据发布,用于Internet浏览器查询。
       系统采用先进平台Visual Stidio.net开发,适用于Windows ALL操作系统,采用SQL Server作为数据库,较大程度上保证用户数据的安全。
  系统界面简洁美观,操作方便快捷,能完整直观的显示用户需求的信息。系统可管理众多的电脑、串口、支持多种通讯协议,能胜任复杂的分布式监测系统,具有强大的扩展性能。
  信息管理系统包括数据采集、监测信息管理系统、数据图形分析;信息发布系统包括监测信息及数据查询。

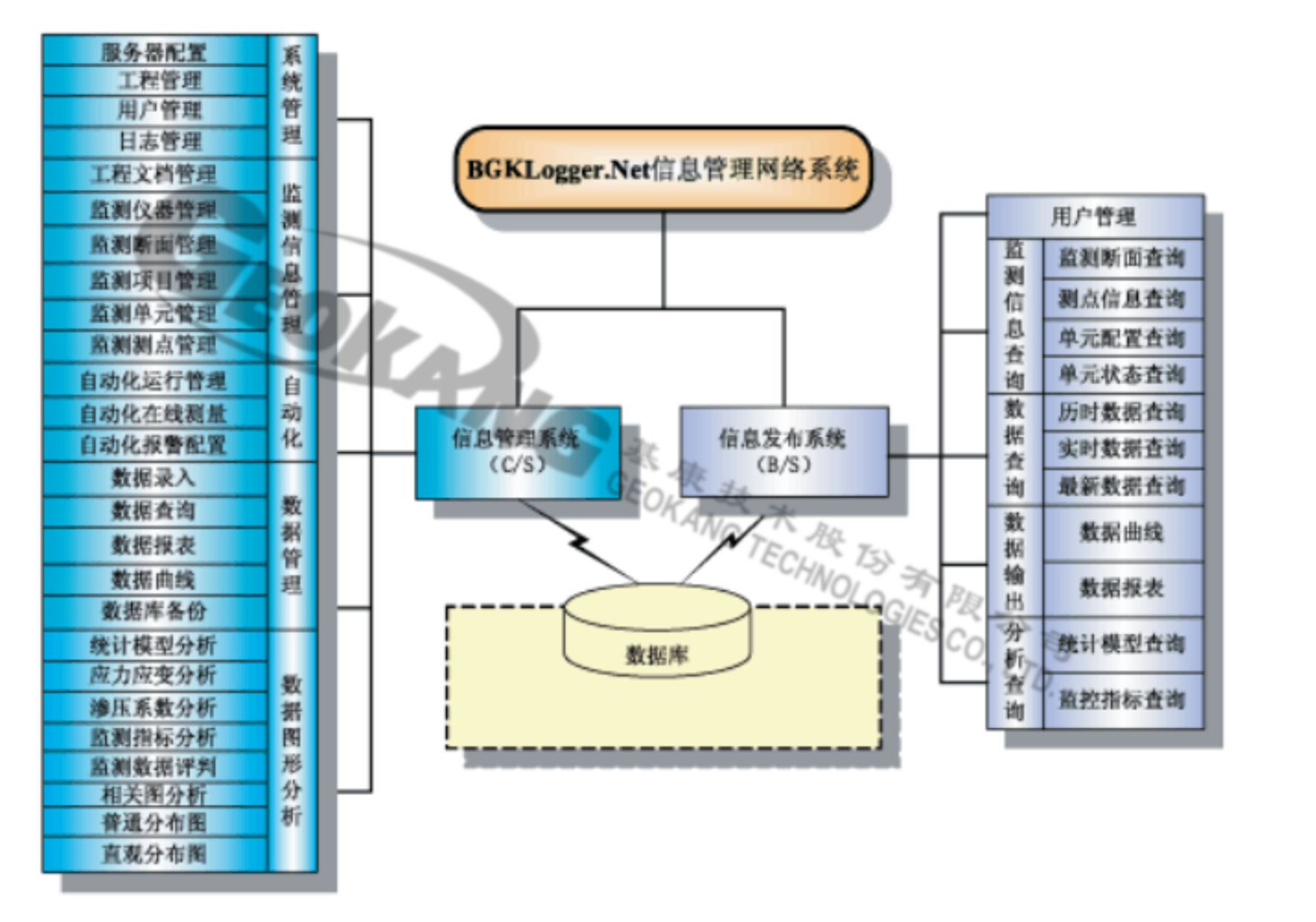

系统功能结构图

信息管理系统—数据采集及监测信息管理
  工程用户管理:将多个工程集中在本系统管理,划分用户权限使用户分类管理工程,实现梯级工程统一管理。
  工程文档管理:对工程规划、设计、施工、运行的文件资料进行分类管理。
  监测信息管理:对工程的监测仪器、监测项目、监测断面以及测点的配置信息进行管理,以直观的方式完整的显示测点监测信息。

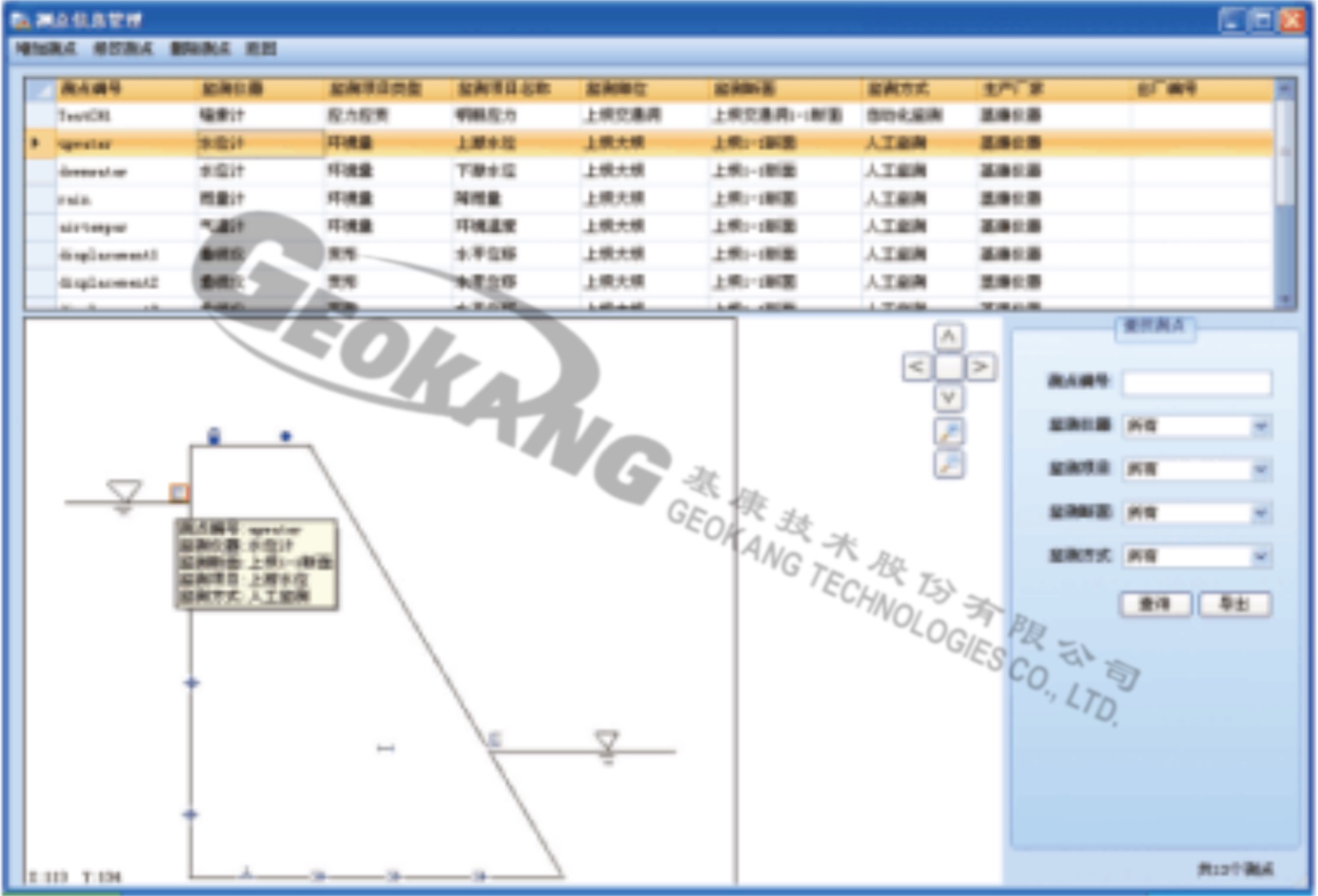

测点信息管理界面图

  自动化运行管理:管理工程运行的自动化采集单元,实施可视化的数据采集及报警加密测量,实现自动化的远程采集。
  数据管理:包括录入人工测点数据、分类查询点的监测数据、绘制并输出测点过程线、输出灵活配置的各类大坝安全监测报表、备份及恢复监测信息及数据。

信息管理系统—数据图形分析
  统计模型分析:提供多种监测资料定量分析方法,解释监测量的变化规律和原因,分解监测量的组成成分,预测监测量的估计值,并提供方法自动剔除粗差超限测值。

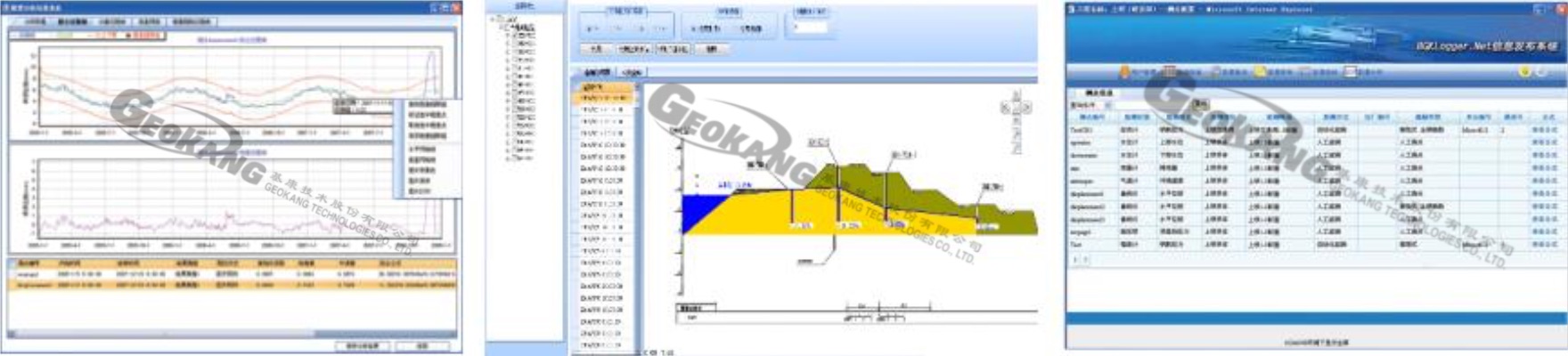

模型分析结果界面图

      应力应变分析:分析应变计组和无应力计测定资料,计算混凝土应力。
  渗压系数分析:分析渗流类测点的渗压系数,为渗流安全监控提供相应依据。
  监控指标分析:拟定变形及应力应变类测点安全监控指标,为变形及应力应变安全监控提供相应依据。
  监测数据评判:根据监控指标和统计模型分析结果对监测数据进行评价,为变形及应力应变安全监控提供相应依据。
  相关图分析:分析测点间的相关性,得到物理量之间的变化规律,提供工程常用分析相关性的散点图。
  分布图分析:分析同一断面的多个测点的测值分布情况,提供多种样式的测值分布图。


直观分布界面图

  直观分布图:测值直接在监测断面布置图中显示。提供浸润线、位移分布线等多种直观分布图,能直观的了解测值分布状态。

信息发布系统—监测信息及数据查询
  监测断面查询,查看工程监测断面布置图。
  测点信息查询,查看工程测点监测信息。
  单元配置查询,查看工程采集单元配置信息。
  单元状态查询,查看工程采集单元状态信息。
  监测数据查询,以多种查询方式显示测点数据,包括历时数据、实时数据及最新数据。
  数据曲线输出,绘制风格多样的过程线图。
  数据报表输出,制作灵活配置的各类安全监测报表。
  统计模型查询,查看分析的统计模型结果信息。
  监控指标查询,查看分析的监控指标信息,提供测点安全监测的警戒值。


WEB测点信息查询界面图
